水平位移測點就像是給建筑物或者土木工程結構安裝的“水平位置追蹤器”。它主要用來監測這些結構物在水平方向上發生的位移變化情況。

從作用上來說，一方面它是變形監測的好幫手。就好比說有個建筑物在施工過程中或者受到外部自然條件影響后，自身結構可能會發生一些變形。通過在關鍵位置設置水平位移測點，定期去觀測，就能把變形的具體數據給捕捉到，然后工程師拿到這些數據，就能分析判斷結構現在的狀態穩不穩定。另一方面，它對于安全評估很重要。要是監測發現水平位移超出了正常允許的范圍，這就像是敲響了警鐘，提醒相關人員得趕緊采取措施，防止出現更嚴重的安全事故。

至于測點布置，那也是有講究的。首先得考慮代表性，簡單來說，就是得把測點放在那些最能反映結構水平位移特征的地方。比如在基坑工程里，一般會在基坑圍護墻或者邊坡的頂部每隔平均20米左右就設置一個測點，而且還會在周邊的中心位置以及一些有代表性的部位布置專門用于監測深層水平位移的孔，孔里會放測斜管，方便后續用測斜儀測不同深度的水平位移。在水工建筑物比如混凝土壩上，會在壩頂以及壩體內不同高程和部位布置測點，像視準線法、引張線法、激光準直法、垂線法等測量方法對應的測點布置就各有不同。橋梁工程中，關鍵的橋墩、橋臺、主塔這些地方也都會安上測點，之后用全站儀或者GPS之類測量儀器按一定周期去測，就能知道橋梁在各種荷載作用下水平方向有沒有異常位移。邊坡也一樣，在頂部、中部、底部這些不同高度，還有不同地質條件的地方都布置測點，像交會法、自由設站法這些測量手段配合測點，能實時掌握邊坡的水平位移動態，分析邊坡穩不穩。

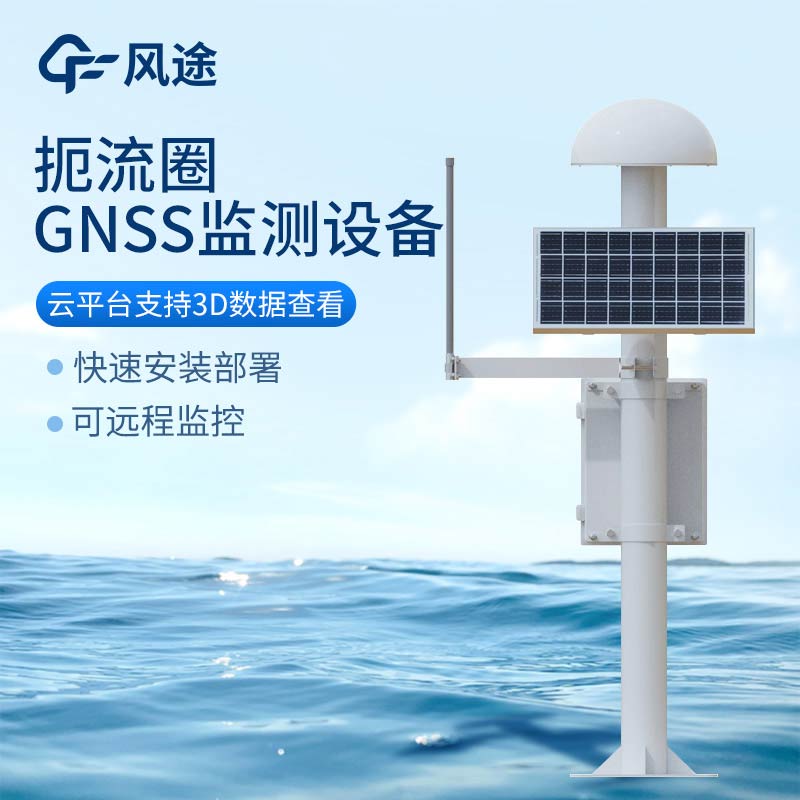

說到測量方法，常見的比如視準線法，它靠的是光學測量儀器的視準線來建一個基準平面，然后測各個點偏離這平面的大小，就能算出水平位移，而且它還能結合不同的測量儀器來更精確地確定測點位置 。引張線法是靠張緊的不銹鋼絲當基準線，測測點和鋼絲間相對位移來定水平位移，常用于混凝土壩的縱向位移測 。激光準直法就是用激光束代替視線進行照準，它精度挺高，不過成本和維護都相對麻煩些，也多用在直線形的混凝土壩上 。垂線法則是以鉛垂線為基準，用坐標儀測不同高程點和鉛垂線的相對位移，適用于各種類型混凝土壩，還能測壩基水平位移 。交會法和極坐標法通過測量角度、距離等來確定測點位置變化，全站儀測量就更常見了，靠全站儀測坐標變化算位移，操作方便精度高 。GPS測量全天候都能用，利用衛星信號測坐標，不過在一些信號遮擋多的地方可能會受影響 。還有像合成孔徑雷達干涉測量（InSAR）、數字攝影測量這些新興手段，前者可大范圍高精度測地表形變，后者通過圖像匹配重建來算位移，各有特點但也有局限性。這些水平位移測點以及配套的測量方法，都是為了能精準地把結構物在水平方向上的位移情況給監測出來，方便工程人員隨時掌握建筑或者設施的健康狀態，好及時做決策應對可能出現的問題。
